Elektrotechnik für Montage-Elektriker EFZ, Auflage 2021
Kartei Details
| Karten | 48 |
|---|---|
| Sprache | Deutsch |
| Kategorie | Elektrotechnik |
| Stufe | Berufslehre |
| Copyright | BAP Verlag Eisenring |
| Erstellt / Aktualisiert | 04.12.2020 / 10.06.2025 |
| Druckbar | Ja |
Sammlung
Diese Kartei ist Teil der Sammlung Elektrotechnik für Montage-Elektriker EFZ, Bd. 2
Was kann man aus der Lichtstärkeverteilungskurve einer Leuchte entnehmen?
Welche Lichtstärke in welche Richtung abgestrahlt wird. Zudem ist der Einfluss von Blenden und Rastern erkennbar.
Welchen Vorteil haben indirekte Beleuchtungsanlagen?
Man wird nicht geblendet.
Was versteht man unter dem Wartungsfaktor WF?
Der Wartungsfaktor berücksichtigt die Alterung und Verschmutzung der Leuchte und des Leuchtmittels. Neu erstellte Beleuchtungsanlagen werden überdimensioniert, damit die Beleuchtungsstärke auch nach Jahren noch genügt.
Was zeigen die beiden Bilder? Erklären Sie, was damit gemeint ist.
Trifft weisses Licht auf einen weissen Körper, so wird die gesamte Strahlung reflektiert. Bei einem blauen Körper wird alles ausser blau absorbiert.
Welcher Lampentyp enthält anstelle der Elektroden eine Antenne? Braucht dieser Lampentyp ein elektronisches Vorschaltgerät?
Induktionslampe. Diese Lampe wird mit einer Frequenz von 2,6 MHz betrieben, wozu ein spezielles EVG zwingend nötig ist.
Auf welche beiden Arten kann in der LED-Technik weisses Licht erzeugt werden?
- Blaue LED, welche einen phosphorhaltigen Leuchtstoff enthält.
- Drei LED’s, welche eine additive Farbmischung (RGB) erzeugen.
Nebst sehr vielen Vorteilen haben LED-Lampen auch Nachteile. Nennen Sie zwei Stück.
- Anschaffungspreis
- Hoher Einschaltstromspitz, welcher Schaltkontakte sehr stark belastet.
Früher achtete man beim Kauf einer Lampe auf die Leistung. Dies nützt bei LED-Lampen nicht mehr viel. Worauf muss heute geachtet werden?
Auf den Lichtstrom.
Um welche LED-Lampenart handelt es sich bei der folgenden Abbildung?
Bedrahtete LED
Um welche LED-Lampenart handelt es sich bei der folgenden Abbildung?
LED-Streifen
Um welche LED-Lampenart handelt es sich bei der folgenden Abbildung?
COB-LED
Um welche LED-Lampenart handelt es sich bei der folgenden Abbildung?
SMD-LED
Welche LED-Lampen erzeugen ein glühlampenähnliches Licht mit einer Farbtemperatur von 2700 K?
Filament-LED bzw. Retrofit-LED-Lampen
Für welche Anwendungen sind OLED’s geeignet?
Für Bildschirme von TV-Apparaten und Smartphones
Welcher Lampentyp ist in Bezug auf die Wärmeentwicklung noch effizienter als LED’s?
Laser (LCC: Laser Crystal Ceramics)
Welche LED-Lampen werden häufig für Bauscheinwerfer verwendet?
COB-LED
Welche Lampenart kommt immer mehr zum Einsatz?
Leuchtdioden (kurz LED für Light Emitting Diode bzw. lichtemittierende Dioden)
Beschreiben Sie die Natriumdampf-Niederdrucklampen.
Die Natriumdampf-Niederdrucklampe besteht aus einem u-förmig gebogenen Entladungsrohr, das nebst Neon vor allem Natriumdampf enthält. Der Brenner ist von einem Wärmeschutzglas umschlossen. Da diese Lampen nur gelbes Licht aussenden, können ausser gelb keine Farben erkannt werden. Im einfarbigen Licht ist jedoch die Kontrastwahrnehmung erhöht.
Was ist eine Mischlichtlampe?
Die Mischlichtlampe ist eine Kombination aus Glühlampe und Quecksilberdampf Hochdrucklampe. Anstelle eines Vorschaltgerätes ist zur Strombegrenzung ein Wolframwendel eingebaut, der ebenfalls Licht abgibt. Diese Lampen benötigen daher kein Vorschaltgerät. Die Mischlichtlampe kann deshalb auch ohne weiteres in eine normale E27oder E40-Fassung eingeschraubt werden. Die Kolben von Mischlichtlampen werden mit einem Leuchtbelag versehen.
Bläulich-weiss aus den Farben Gelb, Grün und Blau praktisch kein Rot, deshalb werden rote Farbtöne nicht richtig wahrgenommen.

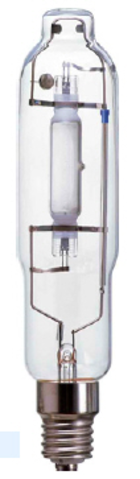

Was sind Halogen-Metalldampflampen?
Dies ist eine Weiterentwicklung der QuecksilberdampfHochdrucklampe. Durch Zusatz von Halogenen wird bei gleichzeitiger Steigerung der Lichtausbeute auch eine deutliche Verbesserung der Farbeigenschaften erreicht.
Wo liegt der Anwendungsbereich von Quecksilberdampflampen?
Fabrikhallen, Sportplätze, Strassen, Parkanlagen
Nennen Sie einige Eigenschaften von Kompaktstofflampen.
- mit > 50 lm/W ca. fünffache Lichtausbeute gegenüber Glühlampe
- kleine Wärmeentwicklung
- achtfache Lebensdauer gegenüber der Standardglühlampe
- hoher Anschaffungspreis
Was sind Kompaktleuchtstofflampen?
Kompaktleuchtstofflampen werden auch als Energiesparlampen bezeichnet. Es sind kompakt gebaute Leuchtstofflampen kleiner Leistung und funktionieren genau gleich wie normale Fluoreszenzlampen. Sie sind in verschiedenen Ausführungen erhältlich.
hohe Lichtausbeute (bis 100 lm/W) lange Lebensdauer (bis 8000 h) relativ niedrige Leuchtdichte grosse Auswahl von Lichtfarben sehr gute Farbwidergabe-Eigenschaften grosse Auswahl an Typen und Leistungsstufen sehr gute Wirtschaftlichkeit
Wie sind Leuchtstofflampen aufgebaut und wie funktionieren sie?
Bei Leuchtstofflampen wird als Füllgas Quecksilberdampf und eine geringe Menge Argon verwendet. Als Elektroden dienen mit Metalloxid beschichtete Wolframwendel. Bei der Gasentladung entsteht nur wenig sichtbares Licht. Der grösste Teil der Strahlung liegt im ultravioletten Bereich, die durch Leuchtstoffe auf der Kolbeninnenwand in sichtbares Licht umgewandelt wird. Die Leuchtfarbe kann durch die chemische Zusammensetzung des Leuchtstoffbelages bestimmt werden.
Leuchtstofflampen benötigen zur Erzeugung der Zündspannung und zur Strombegrenzung ein Vorschaltgerät.
Auf einer FL lesen Sie die Angaben 36 / 830. Welche Lichtfarbe hat diese FL?
Warmweiss (3000 K)
Auf einer FL lesen Sie die Angaben 36 / 830. Was bedeuten diese Zahlenwerte?
Leistung 36 W, 8: Farbwiedergabeindex (80-89); 30: Farbtemperatur 3000 K.
Welche beiden Reflektorarten werden bei Halogenlämpchen unterschieden?
Kaltlichtreflektor (obere Abb.) und Aluminiumreflektor (untere Abb.)
Hochvolt und Niedervolt
Halogenlampen dürfen nicht mit blossen Händen angefasst werden, da der Schweiss und die fetthaltigen Fingerabdrücke bei den hohen Temperaturen mit dem Kolbenglas reagieren und die Eigenschaften des Quarzglases beeinträchtigen. Dies reduziert die Lebensdauer beträchtlich.
Um eine höhere Lichtausbeute und eine längere Lebensdauer bei Glühlampen zu erzielen, werden dem Füllgas die Halogene Brom oder Jod beigemischt.
Normallampe, Tropfenform, Pilzform, Kerzenlampe, Röhrenform, Birnenlampe, Reflektorlampe, Spiegelkopflampe, Soffittenlampe
Welche beiden Lampensockelarten werden unterschieden?
Gewindeanschlüsse und Bajonettanschlüsse
ca. 1000 Betriebsstunden
Bei Glühlampen erhitzt ein elektrischer Strom einen Wolframdraht so stark, dass er Licht ausstrahlt. Damit der Wolframdraht (Schmelzpunkt ca. 3380°C) nicht verbrennt, wird der Lampenkolben luftleer gepumpt oder bei Lampen ab 40 W mit Stickstoff und einem Edelgas (Argon oder Krypton) gefüllt. Diese Gasfüllung erschwert das Verdampfen des Wolframs, was die Schwärzung des Kolbens verringert und die Lebensdauer der Lampe erhöht. Um eine höhere Lichtausbeute zu erhalten, werden bei gasgefüllten Lampen Doppelwendel eingesetzt.
Welche drei Arten von Lichtquellen werden heute in der Praxis unterschieden? Geben Sie auch an, wieviel Prozent der elektrischen Energie tatsächlich in Licht umgewandelt wird.
Temperaturstrahler (5 %)
Entladungslampen (20 - 35 %)
Lampen aus Halbleitern (80 - 95 %)
Was versteht man unter Farbtemperatur?
Die Lichtfarbe wird in Kelvin angegeben. Je höher die Temperatur, desto weisser und kühler das Licht. Eine niedrige Farbtemperatur bedeutet dagegen eine warme Lichtfarbe.
Eine freistrahlende FL-Armatur wird neu durch eine FL-Leuchte mit Reflektoren ersetzt. Durch diese Änderung verdoppelt sich die Beleuchtungsstärke auf der Arbeitsfläche. In welchem Abstand dürfte die neue FL-Armatur theoretisch installiert werden, wenn man auf der Arbeitsfläche die ursprüngliche Beleuchtungsstärke messen möchte?
In doppeltem Abstand
