Warum wird die Ring-Topologie nur selten verwendet?
Der Ausfall eines Endgerätes stoppt die Übertragung.
Wozu werden Baum-Topologien verwendet?
- Grosse Computernetzwerke (LAN)
- Diese Topologie entspricht dem Prinzip einer UKV
Welche Netzwerktopologie wird bei Homewiring Systemen angewendet?
Stern
Welches Gerät bildet das Zentrum einer Stern-Struktur?
Switch
Was ist der grösste Nachteil der Bus-Struktur?
Ein Defekt blockiert einen ganzen Strang.
Geben Sie verschiedene Netzwerkstrukturen an.
Bus, Ring, Stern, Baum, Vermascht
Was ist ein Medienkonverter?
Ein Gerät, das Signale zwischen Cu und LWL-Kabel weitergeben kann.
Was ist ein Router?
Stellt die Verbindung zwischen einem LAN und WAN (z. B. Internet) her. Ermöglicht, die Daten (TCP/ IP) in den verschiedenen Netzwerkern zu transportieren.
Was ist ein HUB?
Ein „dummer“ Switch, der die anstehenden Daten an alle PC’s weiterleitet.
Was ist ein Switch?
Eine aktive Netzwerkkomponente zur Anbindung der Teilnehmer an ein LAN oder über einen Router an das WAN. Verbindet nur die gewünschten Teilnehmer untereinander.
Was sind aktive Netzwerkkomponenten?
Geräte, welche eine Speisung benötigen (z. B. Switch).
Nennen Sie einige typische Weitverkehrs-Datennetzwerke (WAN).
Das Internet allgemein, die Internettelefonie (VoIP), das Internet der Dinge (IoT) usw.
Wie nennt man ein riesiges über mehrere Kilometer ausgedehntes Netzwerk?
WAN (Wide Area Network)
Wie nennt man ein lokales Netzwerk vereinfacht?
LAN (Local Area Network.)
Worauf ist bei der Verlegung von UKV-Kabeln besonders zu achten?
Einzugsband nicht an einzelne Drähte des Kabels befestigen.
Ohne grosse Krafteinwirkung einziehen.
Kabel nicht über scharfe Kanten einziehen.
Keine fetthaltigen Einzugsmittel verwenden.
Kabel nicht durch Wasser ziehen.
Kabelradien beachten.
Fortlaufend beim Einziehen von der Spule abrollen.
Kabel nicht verletzen.
Verhindern, dass Kabel überfahren und betreten werden.
Abstand zu Starkstromleitungen einhalten.
Maximale Kabellänge von 90 m beachten.
Welcher Kategorie müssen Kabel entsprechen, wenn eine Installationsstrecke der Klasse E entsprechen soll?
Mind. der Kat. 6
Was muss bei den einzelnen Komponenten beachtet werden, wenn eine gesamte Übertragungsstrecke eine hohe Link-Klasse haben soll?
Es braucht Komponenten mit hoher Kategorie (z. B. Kat 7).
Was sind Link-Klassen bzw. Klassen?
Eine Link-Klasse spezifiziert das Übertragungsverhalten für die komplette Übertragungstrecke bis hin zur Telekommunikations-Anschlussdose. Die Klassen werden mit Buchstaben angegeben.
Erklären Sie die Abkürzung ANEXT.
ANEXT ist die gegenseitige Beeinflussung der Kabel unter sich. Bei einem Kabelbündel werden die inneren Kabel von den äusseren Kabeln beeinflusst. Die Beeinflussung kann durch eine lose Verlegung der Kabel verhindert werden.
Worum geht es bei der ACR-Messung?
Der ACR-Wert berechnet sich aus der Differenz von der Nebensprechdämpfung und der Dämpfung bei einer bestimmten Frequenz.
Was versteht man unter NEXT-Messung?
Gegenseitige Beeinflussung der einzelnen Aderpaare, Messresultat in dB; dieser Wert sollte möglichst gross sein.
Wer bestimmt die Kategorie von einer Komponente und wie wird diese ermittelt?
Der Hersteller, mittels Messungen
Worin besteht der Unterschied zwischen der „Kategorie“ und der Bezeichnung „Klasse“?
Kategorie:
Qualität bzw. Eigenschaften für einzelne Komponenten wie Kabel (100m), Stecker, Steckdosen etc.
Klasse:
Eigenschaften einer ganzen Kommunikationsverbindung.
Welche Komponenten werden für eine UKV verwendet?
Kabel, Steckdosen, Stecker, Verteiler
Nennen Sie drei UKV-Stecksysteme, die für hohe Übertragungsraten ausgelegt sind.
GG45, MMC 3000pro, TERA
Geben Sie die Pinbelegung für den Anschluss eines UKV-Kabels an einer RJ45-Steckdose an, wenn die Belegung nach EIA-568A verlangt ist.
Paar 1: Pin 4: blau, Pin 5: bl/ws
Paar 2: Pin 6: orange, Pin 3: or/ws
Paar 3: Pin 2: grün, Pin 1: gr/ws
Paar 4: Pin 8: braun, Pin 7: br/ws
Bei der universellen Kommunikationsverkabelung gibt es in der Praxis zwei mögliche Anschlussbelegungen für RJ45 Stecksysteme. Die eine nach EIA-568A und die andere nach EIA-568B. Welcher Unterschied besteht dazwischen?
Die Adernpaare 2 und 3 (weiss/orange und weiss/grün) werden getauscht angeschlossen.
Wofür steht bei einem RJ45-Stecker die Herstellerangabe 8P/4C?
8 poliger Stecker, wobei nur die mittleren Positionen auch Kontakte enthalten.
Wie wird der minimale Biegeradius gemäss RIT für Cu-Kabel berechnet?
4 x Durchmesser im verlegten Zustand (8 x d bei Verlegung)

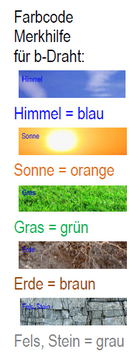

Wie lautet der b-Draht Farbcode für ein U72 5x4?
Blau, Orange, Grün, Braun, Grau
Wofür steht die Abkürzung SF-FTQ?
Geflechts- und Folienschirm – Folienschirm um verdrillte Vierer-Adernbündel
Was bedeuten die Kabelbezeichnungen S-UTP und S-FTP?
S-UTP: Geflechtsschirm – ungeschirmt Twistet Pair
S-FTP: Geflechtsschirm – Folienschirm Twistet Pair
Umschreiben Sie die Bezeichnung „asymmetrische Kabel“.
Kabel, bei denen die Signalrückführung über die Abschirmung erfolgt. Der Hinleiter besitzt eine andere Impedanz als der Rückleiter.
Welche maximale Länge darf der „Permanent-Link“ haben?
90 m
Was ist ein Permanent-Link?
Die tertiäre Installation - vom Anschluss im Verteiler bis zur Kommunikationssteckdose ohne Anschluss- und Patchkabel.
Was ist ein Channel-Link?
Die gesamte Verbindung in einem Netzwerk, z. B. vom Switch bis und mit PC-Anschluss.
a) Wo startet und b) wo endet die Tertiärverkabelung?
a) Beim Etagenverteiler
b) bei der Telekommunikations-Anschlussdose
Zwischen welchen Verteilern befindet sich a) die Primär- und b) die Sekundärverkabelung?
a) Standort- und Gebäudeverteiler
b) Gebäude- und Etagenverteiler
Von wo nach wo führt die universelle Kommunikationsverkabelung?
Vom Standortverteiler bis zur Telekommunikations-Anschlussdose
