Werkstoffkunde für Elektroberufe
Grundlagen der Werkstoffkunde für Elektroinstallateure EFZ und Elektroplaner EFZ.
Grundlagen der Werkstoffkunde für Elektroinstallateure EFZ und Elektroplaner EFZ.
Fichier Détails
| Cartes-fiches | 173 |
|---|---|
| Langue | Deutsch |
| Catégorie | Technique |
| Auteur | Paul Baumgartner |
| Niveau | Apprentissage |
| Copyright | |
| Distribution | |
| Crée / Actualisé | 21.09.2018 / 12.06.2025 |
| Imprimable | Non |
Nennen Sie zwei wichtige Eigenschaften von Quecksilber.
- Dämpfe sind sehr giftig!
- Hg ist bei Raumtemperatur flüssig
In der Praxis verliert Quecksilber wegen der giftigen Dämpfe sehr an Bedeutung. Trotzdem wird es in der Beleuchtungstechnik immer noch eingesetzt. Welche Lampenarten enthalten Quecksilber?
Entladungslampen z. B. FL
Nennen Sie einige Verwendungen von Zink.
Rostschutz (z. B. ERZ-Rohr), Legierungsmetall (z. B. Messing), negative Elektrode bei 1,5 V-Zink-Kohle-Batterien
Wofür wird Zinn im technischen Bereich eingesetzt?
Legierungsmetall (Lote, Bronze), Verzinnen von Kupferlitzen
Wofür wird Nickel in der Praxis verwendet?
Allgemein als Korrosionsschutz, Elektrode in Ni-Cd-Akku
Was sind Erze?
Erze sind metallhaltige Gesteine und Mineralien

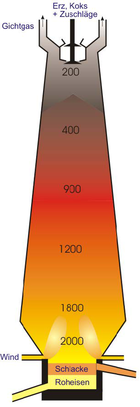

Welcher Zweck hat der Hochofenprozess?
Den Erzen werden der Sauerstoff und die Verunreinigungen entzogen.
Was enthält Roheisen nebst Eisen?
Kohlenstoff
Was ist Stahl?
Stahl ist eine schmiedbare Eisen-Kohlenstoff-Legierung mit weniger als 2.06 % Kohlenstoff.
Mit welchen beiden Verfahren erfolgt die Umwandlung von Roheisen zu Stahl?
Sauerstoff-Aufblasverfahren
Lichtbogenofen
Weshalb wird Eisen zu Stahl weiterverarbeitet? Warum wird kein reines Eisen verwendet?
Reines Eisen ist für praktische Anwendungen zu weich.
Welche Wärmebehandlungsverfahren gibt es im Zusammenhang mit Stahl?
Glühen, Härten, Vergüten, Oberflächenhärten
Welche drei Arten von Stahl werden je nach Kohlenstoffgehalt unterschieden?
Baustähle, Werkzeugstähle, Eisen-Gusswerkstoffe
Wofür wird Baustahl eingesetzt?
Stahlkonstruktionen, Armierungseisen (Erder gemäss NIN)
Bei Werkzeugstahl wird zwischen un-, niedrig- und hochlegiertem Stahl unterschieden. Geben Sie je einige Beispiele an.
unlegiert: Hammer, Meissel, Sägen
niedriglegiert: Bohrer, Fräser
hochlegiert: Gewindeschneider, Schneidewerkzeuge allgemein
Womit werden Stähle legiert?
Kohlenstoff, Chrom, Nickel, Wolfram, Vanadium, Molybdän
Was wird erreicht, wenn Stahl a) mit Vanadium und b) mit Wolfram legiert wird?
a) Eine grosse Härte
b) Eine hohe Hitzebeständigkeit
Wovon sind die mechanischen Eigenschaften von Stahl abhängig?
Vom Kohlenstoffgehalt
Wie heisst die bekannteste chemische Eigenschaft von Stahl / Eisen?
Rosten
Wo werden in der Praxis Kontaktwerkstoffe verwendet?
Bei Schaltkontakten (Schütz/Relais), Stecker, Schleifkontakte bei Generatoren, Motoren, Potis usw.
Erklären Sie was das Problem ist, wenn Schaltkontakte sehr hohe Ströme unterbrechen können müssen?
Beim Öffnen der Kontakte entsteht ein Schaltlichtbogen, welcher Temperaturen bis 6000°C erreichen kann. Dadurch kann ein Teil des Kontaktes schmelzen.
Nennen Sie einige Werkstoffe, die in reiner Form oder als Legierung für elektrische Kontaktstellen in Frage kommen.
Wolfram, Silber, Gold, Kohle, Kupfer und Nickel
Nennen Sie einige thermische Eigenschaften von Kontaktwerkstoffen.
- Hoher Schmelzpunkt
- Hohe Wärmeleitfähigkeit
- Hohe Abbrandfestigkeit
- Kein Verschweissen möglich
Nennen Sie zwei wichtige Eigenschaften von Widerstandswerkstoffen.
Widerstandswerkstoffe müssen einen hohen spezifischen Widerstand haben. Zudem dürfen sie bei Erwärmung den Widerstand praktisch nicht ändern.
Wofür braucht es Widerstandswerkstoffe im praktischen Alltag?
Für Heizwicklungen in Wassererwärmern, Kochplatten, Elektroofen usw.
Als Widerstände in Messgeräten oder als elektronische Bauteile.
Welche Legierungen werden für Heizwicklungen verwendet?
Chrom-Nickel- oder Eisen-Chrom-Nickel
Woraus besteht Konstantan?
Cu + Ni (44% Nickel)
Welche zwei Arten von löten werden unterschieden?
Weichlöten (< 450°C), Hartlöten (> 450°C)
Was passiert beim Löten, wenn die Arbeitstemperatur a) zu klein oder b) zu gross gewählt wird?
a) Es entsteht ein hoher elektrischer Widerstand (Kaltlötstelle)
b) Bestandteile des Lotes verdampfen
Woraus werden Weichlote hergestellt?
Als Weichlote werden Legierungen aus Zinn, Silber und / oder Gold verwendet (Bleilote sind verboten)
Woraus bestehen Hartmetalle?
Hartmetalle sind gesinterte Werkstoffe aus sehr harten Metallkarbiden (z. B. Wolfram oder Titan).
Sind Steinbohrer und Mauerfräser nur aus Hartmetallen aufgebaut? Begründen Sie Ihre Antwort.
Nein. Es sind lediglich die Schneideplättchen aus Hartmetall. Bohrer und Fräser wären sonst zu spröde.
Womit prüfe ich, ob ein Material magnetisch ist?
Mittels Dauermagnet (Entsorgungsstellen für Büchsen)
Welche Metalle gehören zu den magnetischen Werkstoffen?
Eisen, Nickel und Kobalt
Wie sind Bimetalle aufgebaut?
Ein Bimetall ist ein Metallstreifen, welcher aus zwei Schichten aufgebaut ist. Die Bimetallstreifen bestehen aus zwei verschiedenen zusammen gewalzten Metallbändern.
Warum biegt sich ein Bimetall bei Erwärmung?
Die zwei Metalle haben unterschiedliche Längenausdehnungskoeffizienten.
Nennen Sie zwei Beispiele, wo Bimetalle in der Praxis eingesetzt werden.
In einem Leitungsschutzschalter (LS) für die Abschaltung von Überströmen. Als Thermostat in einem Heizgerät.
Nennen Sie die beiden wichtigsten Halbleiterelemente.
Silizium und Germanium
Wie viele Valenzelektronen besitzen diese beiden Halbleiterwerkstoffe?
Vier. Si und Ge sind 4-wertige Elemente.
